Sistemi ad Alta Tensione di Batterie al Litio CTS Soluzioni su Misura per Macchinari Elettrici di Costruzione Escavatore Trattore Carrello Elevatore
CTS offre soluzioni batterie per l'edilizia, l'agricoltura e le industrie minerarie. Queste soluzioni a basso costo, resistenti a base di litio, riducono l'usura delle vetture e i costi di manutenzione, aumentando la durata delle macchinari. I nostri pacchetti batteria a alto voltaggio al litio sono versatili, permettendo loro di connettersi in serie o in parallelo, facili da configurare per molte attrezzature pesanti. Presentano inoltre sistemi avanzati di raffreddamento e gestione della batteria, garantendo la loro sicurezza e riducendo i costi di manutenzione. Il nostro team offre inoltre sistemi batteria su misura, utilizzando soluzioni ad alta energia o con ricarica rapida.
Descrizione
Sistemi ad Alta Tensione di Batterie al Litio CTS Soluzioni su Misura per Macchinari Elettrici di Costruzione Escavatore Trattore Carrello Elevatore
╣DESCRIZIONE DEL PRODOTTO
I macchinari da costruzione svolgono un ruolo importante in settori quali edilizia, strade, estrazione mineraria e agricoltura, e sono anche una delle principali fonti di emissioni di carbonio. Negli ultimi anni, i governi di tutto il mondo hanno incoraggiato lo sviluppo dei macchinari da costruzione verso nuove energie, e l'elettrificazione è diventata la tendenza principale nello sviluppo del settore dei macchinari da costruzione.
Grazie ai miglioramenti nelle prestazioni di base, come la potenza di funzionamento della batteria, la durata del ciclo, la velocità di ricarica e l'affidabilità, il costo totale della batteria diminuirà gradualmente e l'efficienza operativa aumenterà in modo significativo, migliorando significativamente l'economia dei macchinari elettrici per l'edilizia e si prevede che il tasso di penetrazione dell'elettrificazione aumenterà rapidamente.

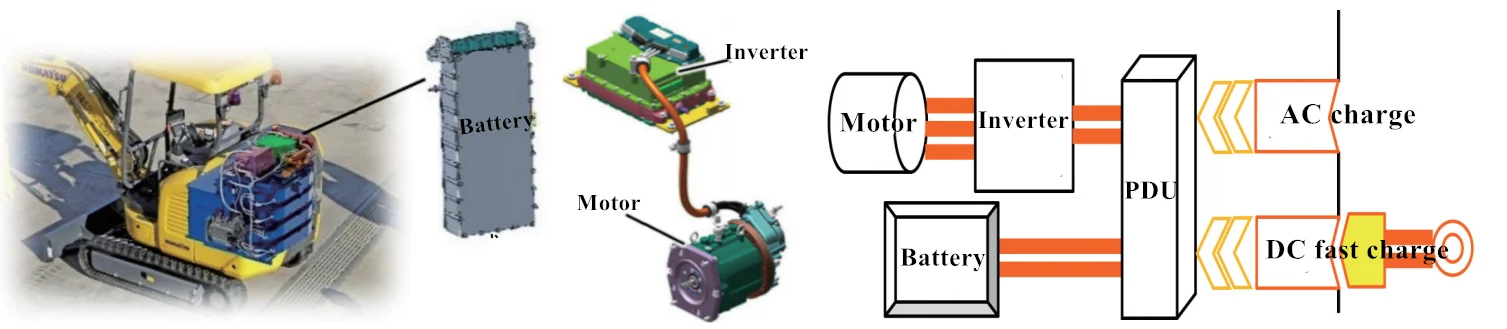

Diagramma schemático del sistema elettrico
╣Parametri batteria
Modulo C
Specifiche |
Modulo C1 |
Modulo C2 |
Modulo C3 |
Modulo C4 |
|||
Cellula batteria |
3,2 V 206 Ah |
3,2 V 230 Ah |
3,2 v 280h |
3,2 V 304 Ah |
|||
Configurazione |
1P48S |
1P48S |
1P36S |
1P36S |
|||
Modulo batteria |
153,6 V 206 Ah |
153,6 V 230 Ah |
115,2 V 280 Ah |
115,2 V 304 Ah |
|||
Energia |
31.64kWh |
35.32kWh |
32.25kWh |
35.02kWh |
|||
Configurazione massima del sistema |
3P5S |
3P5S |
3P7S |
3P7S |
|||
Tasso di carica |
1c |
1c |
1c |
1c |
|||
Tasso di scarico |
1c |
1c |
1c |
1c |
|||
Dimensioni |
1060*630*240mm |
||||||
Metodi di raffreddamento |
Raffreddamento naturale, raffreddamento a liquido |
||||||
Metodi di riscaldamento |
Riscaldamento liquido, pellicola PI |
||||||
Protezione |
IP67 |
||||||
Temperatura di lavoro |
-20 ℃ -60 ℃ |
||||||
Modulo H Maggiore capacità
Specifiche |
H1 Modulo |
H2 Modulo |
Modulo H3 |
H4 Modulo |
|||
Cellula batteria |
3,2 V 230 Ah |
3,2 V 304 Ah |
3,2 V 230 Ah |
3,2 V 304 Ah |
|||
Configurazione del modulo |
1P96S |
1P72S |
1P84S |
1P63S |
|||
Modulo batteria |
307,2 V 230 Ah |
230,4 V 304 Ah |
268,8 V 230 Ah |
201,6 V 304 Ah |
|||
Energia |
70.65kWh |
70.04kWh |
61.82kWh |
81.28kWh |
|||
Configurazione massima del sistema |
3P2S |
3P3S |
3P3S |
3P4S |
|||
Tasso di carica |
1c |
1c |
1c |
1c |
|||
Tasso di scarico |
1c |
1c |
1c |
1c |
|||
Dimensioni |
2050*630*240mm |
1850*630*240mm |
|||||
Metodi di raffreddamento |
Raffreddamento naturale, raffreddamento a liquido |
||||||
Metodi di riscaldamento |
Riscaldamento liquido, pellicola PI |
||||||
Protezione |
IP67 |
||||||
Temperatura di lavoro |
-20 ℃ -60 ℃ |
||||||
Alcuni sistemi di batterie per riferimento （Utilizzo modulo C2 153,6V 230Ah）
Quantità di moduli |
Energia totale |
Voltaggio nominale |
Capacità |
Volti di lavoro |
Potenza di scarica a 25℃ |
3S 1P |
105.9kWh |
460,8 v |
230Ah |
360V-525V |
50kW nominale 100kW max
200kW picco per 30 sec
|
3S 2P |
211.9kWh |
460,8 v |
460Ah |
360V-525V |
100kW nominale 180kW max
360kW picco per 30 sec
|
3S 3P |
317.7kWh |
460,8 v |
690Ah |
360V-525V |
150kW nominale 220kW max
440kW picco per 30 sec
|
4S 1P |
141.3kWh |
614,4v |
230Ah |
480V-700V |
70kW nominale 140kW max
280kW di picco per 30 sec
|
4S 2P |
282,4kWh |
614,4v |
460Ah |
480V-700V |
140kW nominale 240kW max
480kW di picco per 30 sec
|
4S 3P |
423,9kWh |
614,4v |
690Ah |
480V-700V |
210kW nominale 290kW max
590kW di picco per 30 sec
|
5S 1P |
176,6kWh |
768v |
230Ah |
600V-876V |
85kW nominale 175kW max
350kW di picco per 30 sec
|
5S 2P |
353,2kWh |
768v |
460Ah |
600V-876V |
175kW nominale 300kW max
600kW di picco per 30 sec
|
5S 3P |
529,8kWh |
768v |
690Ah |
600V-876V |
260kW nominale 370kW max
740kW di picco per 30 sec
|
╣I nostri vantaggi
ALTA SICUREZZA
Soddisfa gli standard di test di sicurezza ECER100, UL2580, GB/T31467 per il settore dei veicoli elettrici
Selezione delle cellule
Marchio di punta Cella di grado A
Alta velocità di carica/scarica
Tecnologia di base
Design compatto + Leggero
Progettazione PDU Indipendente
Vari standard di ricarica
Norma europea CCS2,
Standard americano CCS1
Standard cinese GBT,
Standard giapponese CHAdeMo
Raffreddamento e riscaldamento
Metodo di raffreddamento: naturale/liquido
Metodo di riscaldamento: liquido/film PI
Scelte di più moduli
Supporto per connessione serie e parallela Supporto max 1000V sistema
L'energia totale del sistema può superare 700kWh
CTS ha un team di ricerca e sviluppo di oltre 30 persone, possiamo fornire servizio online 24 ore su 24, 7 giorni su 7, 365 giorni all'anno e supporto tecnico immediato ci impegniamo a progettare soluzioni di batterie migliori e a fornire un servizio personalizzato a ogni cliente nazionale ed estero.

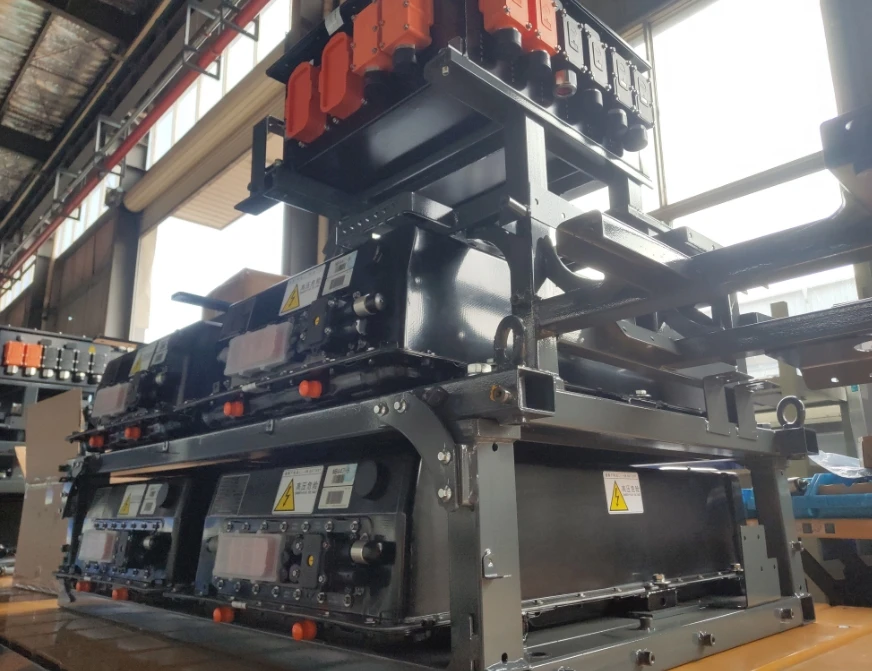

Schema elettrico del sistema di batterie al litio
Ingresso alta tensione bidirezionale, carica doppia pistola, uscita alta tensione bidirezionale, uscita compressore raffreddamento liquido; uscita azionamento motore; uscita bassa tensione monodirezionale, comunicazione con l'intero veicolo!
╣APPLICAZIONI
Il nostro modulo standard è ampiamente utilizzato nei camion pesanti, negli autobus pubblici, nelle barche elettriche, nei veicoli industriali come i camion da miniera, i veicoli da tunnel, gli AGV di grande capacità, Macchinari di ingegneria come escavatori elettrici, bulldozer ecc. Abbiamo una vasta esperienza in diversi mercati.
